今天斯茂小編給大家分享一集關于旋轉編碼開關內部構造的相關文章.

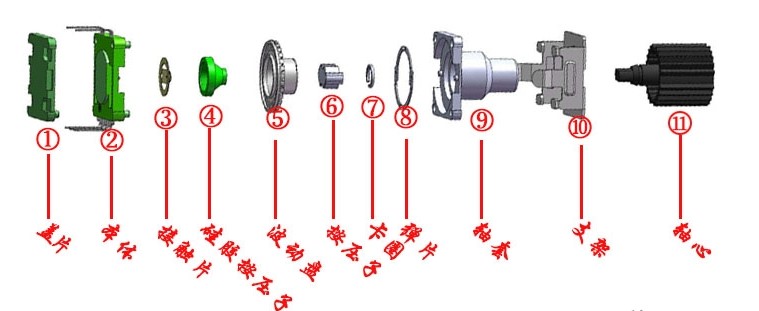

   首先我們要從上面的圖片中了解整個旋轉編碼開關組成部分,基本上分為以下這幾大部分.

1.蓋片用于整個產品的封蓋作用,使產品達到完整性,一般都是采用塑料件注塑工藝.

2.本體部分算是該產品的核心部分,采用的是五金注塑工藝,五金件表面也是經過特殊鍍層處理,該部分也是連接電路的端點.

3.接觸片是部分帶開關編碼器的開關功能部件,同樣是采用了跟②本體五金部分同樣的鍍層工藝.

4.硅膠按壓子主要是給開關部分提供回彈功能,非普通硅膠按壓子在使用壽命上有著可靠的保障.

5.波動盤主要是編碼的功能同時還起到定位作用,在⑧彈片的彈力下讓你在旋轉的時候有很好的手感回饋.

6.按壓子鏈接軸心穿過軸套將向下的壓力傳導到硅膠按壓子上面,同時還起著帶動波動盤旋轉的作用.

7.卡環一個看似不起眼的小部件,主要是起著卡住軸心以免從軸套中脫落,同樣起著重要作用.

8.彈片通過兩個點跟軸套凸點的鉚接再通過另外兩個凸點壓于波動盤的齒牙上面,使得旋轉時起到定位作用.

9.軸套一個從字面上都能理解的部分,都以合金材料為主采用的是精密壓鑄工藝,軸套是包套軸心的主要部件.

10.支架通過軸套加蓋片將整個產品固定在一起.

11.軸心是編碼器中有著最多選擇的部分,在材料上就有兩大類選擇,一種是金屬軸心一種是塑膠軸心,金屬軸心有典型的:鋁合金材質、鋅合金材質、不銹鋼材質、銅材鍍鎳材質等等,在軸型上還有不同的選擇.
